狀態監測系統監測設備退化。 通常，執行設備關鍵性和可靠性評估以識別重要設備和常見故障模式。 使用選定的設備和故障模式，您可以識別傳感器，以監控設備的特定組件的退化和識別故障模式的啟動。

　　1.用于狀態監測應用的測量技術和傳感器

　　許多傳感器檢測設備組件的變化。 振動傳感器是監測旋轉機械時***常用的傳感器。 他們經常被認為在故障前兩個月左右檢測設備部件的機械性能退化，如圖1所示。

　　圖1.可以使用傳感器提前檢測到資產劣化。

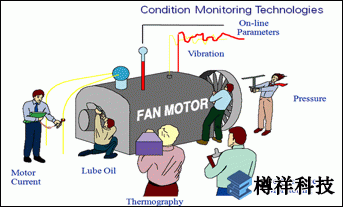

　　圖2所示的設備狀態監測中使用的其他傳感技術包括電機電流，油分析，熱成像，動態壓力和運行狀態傳感器，如速度。

　　圖2.各種狀況監測技術幫助資產專***了解資產健康狀況。

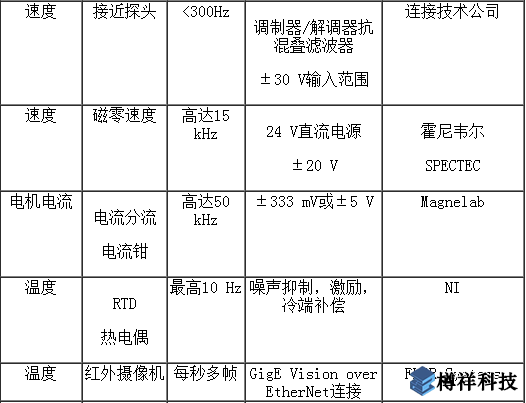

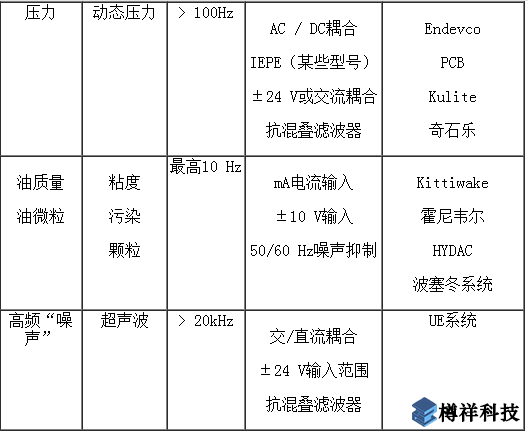

　　表1列出了在狀態監測中使用的傳感器和樣品供應商的類型。

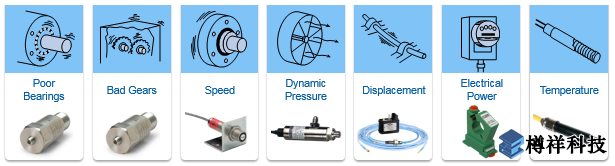

　　圖3示出了傳感器監視的資產的典型傳感器和樣本故障模式。

　　圖3.可以檢測的典型傳感器和故障模式。

　　每個傳感器都能夠監控旋轉機械設備中的機械和電氣部件的退化。

　　振動傳感器用于檢測滾子軸承磨損，齒輪箱磨損，軸偏差，不平衡和機械松動。

　　速度傳感器與振動傳感器配合使用，將振動與轉速和軸角位置相關聯。

　　電機電流傳感器通常放置在電機控制中心。 它們可以檢測偏心轉子，松動繞組，轉子棒劣化和電源不平衡。

　　動態壓力傳感器用于燃燒動力學，流動湍流和空化。

　　溫度傳感器通常用于檢測由摩擦引起的熱量。 它們通常伴隨振動傳感器以協作振動檢測的退化。

　　熱成像檢測攝像機視野內的數百個溫度。

　　超聲波傳感器可以檢測電氣問題，包括電暈，電弧和跟蹤。 它們還可用于檢測滾子軸承磨損的早期跡象。

　　油傳感器可以檢測來自軸承和齒輪的磨損碎片。 它們還可以檢測油中的污染物，從而降低油的潤滑能力。

　　一旦確定了設備，故障模式和傳感器，下一步就是選擇測量硬件來對傳感器進行數字化。 您選擇的測量硬件取決于您的傳感器特性，包括頻率范圍，電壓范圍和信號調理的需要。

　　對于頻率范圍，您可以選擇兩種類型的傳感器：靜態和動態。 動態傳感器測量大大***于2 Hz的頻率范圍。 例如，典型的加速度計具有1Hz或2Hz至15kHz或20kHz的頻率范圍。 超聲波傳感器頻率范圍擴展到100kHz或更大，外差輸出范圍從幾百赫茲到40kHz。 相反，靜態傳感器以1Hz至10Hz或20Hz的速率將監測的物理特性轉換為電信號。

　　其他兩個傳感器特性是電壓范圍和信號調理的需要。 一些傳感器產生***達30V的電壓，而其他傳感器可能只產生幾毫伏。 一些傳感器需要傳感器電源，如IEPE電源，而其他傳感器可能需要冷端補償。 表1列出了每個測量和傳感器的通用信號調理需求。
