寬帶振動測量是用于診斷一般機器狀況的***廣泛使用且成本有效的方法。

　　有兩種關于通過這種類型的測量進行機器狀態監測的ISO建議，大量使用的ISO 2372和更新的ISO 10816，它是舊標準的替代品。

　　ISO 10816的特點

　　測量在三個方向(水平，垂直，軸向)進行。

　　通?；诜祷豏MS值的寬帶振動測量來診斷機器狀況。ISO 10816保持較低頻率范圍在2到10 Hz之間靈活變化，具體取決于機器類型。上限頻率為1000 Hz。

　　ISO 10816以術語振動幅度運行，根據機器類型，振動幅度可以是振動速度，加速度或位移的RMS值。如果測量這些參數中的兩個或更多個，則振動嚴重性是返回相對******RMS值的參數。對于某些機器，ISO 10816還將峰峰值識別為條件標準。

　　該標準由幾個部分組成，每個部分處理某種類型的機器，其中極限值表區分可接受的振動(綠色范圍)，不滿意的振動(黃色范圍)，以及除非減少(紅色范圍)否則將導致?lián)p壞的振動。

　　振動分析(EVAM)

　　EVAM代表評估振動分析方法，該方法生成三組機器狀態數據：

　　條件參數，是測量和計算值，描述機器振動的各個方面。

　　在預設故障癥狀的幫助下，發現，突出顯示和評估重要線條圖案的振動光譜。

　　機器特定條件代碼(綠色，黃色，紅色)和條件值，基于條件參數和癥狀值的統計評估。

　　對于每個測量點，用戶可以進行單***選擇并定義***適合單個機器監視的數據類型。替代方案包括：

　　包絡

　　時間同步平均

　　頻帶警報和測量結果的平均值，以提***警報可靠性

　　時間信號分析，用于直接從原始信號中詳細評估alla種類的癥狀

　　由諧振或其他干擾源引起的隨機***讀數被濾除，從而***大限度地減少了誤報的數量。

　　時間信號分析

　　時間信號是所有評估和計算機器頻率的來源。時間信號是來自傳感器的電信號，反映了機器中發生的所有事件。它顯示了事件之間的時間以及事件產生的能量。可以區分在FFT譜中以相同模式發生的各種故障。

　　條件參數

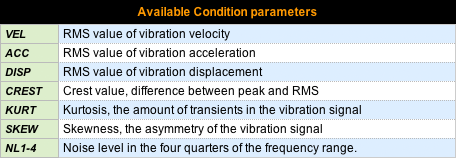

　　測量所選頻率范圍的條件參數。它們可以單***激活，并顯示在測量結果表和圖表中。可用的條件參數是：

　　峰值和峰峰值顯示在為時間信號選擇的單位中。

　　帶有“癥狀”的頻譜分析

　　為了便于在光譜中識別模式，EVAM提供了一系列現成的“故障癥狀”。這些是突出顯示譜線圖案并將線的RMS值之和顯示為癥狀參數(可以評估和趨勢化)的說明。大多數癥狀是通過使用rpm作為變量自動配置的，因為有些需要輸入，例如轉子上的葉片數量。當設置測量點時，從Condmaster中的菜單中選擇合適的癥狀和癥狀組。

　　機器特定條件代碼

　　在Condmaster中，可以對所有活動參數設置警報限制。收集測量結果后，可以創建EVAM“標準”，將新參數值與統計平均值進行比較，并顯示無綠色 - 黃色 - 紅色標度的無量綱條件值。

　　相位測量

　　相位是以旋轉度表示的時間延遲。我們計算轉速計脈沖的通過與來自振動傳感器的感興趣的頻率分量的峰值之間的時間延遲。所呈現的值是相對角度，而不是絕對角度，因為換能器或電子電路中的相位滯后沒有補償。
